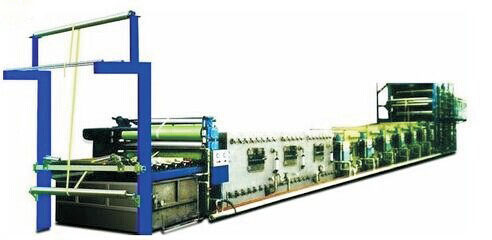

☆常见的平幅水洗机大多由多个水洗单元组成,只有将多个水洗单元合理配置,才能达到理想的水洗效果;
☆平幅水洗机主要组成:进布架、预浸室、膨化室、平幅圆筒式水洗单元、轧车、松驰水洗槽、落布架等;
☆进布架主要导布辊,开幅辊,吸布器等组成;
☆预浸室由导布辊及液槽组成,达到织物充分湿润目的;
☆膨化室由多孔圆筒组成,织物经预浸室浸渍后,进入膨化室,紧贴在多孔圆筒表面,利用多孔圆筒空气对流,使液体进一步渗透到织物内部,同时采用环绕式穿布,使织物在膨化室停留更长的时间,使织物得以充分膨化;
☆平幅水洗单元包括:箱体,喷淋管,多孔圆筒,水泵,调节器等;
☆轧车:在和水洗单元之间,能有效提高洗液交换速度;
☆松驰水洗槽:织物在完全松驰状态下,用不锈钢输送带,用喷射水管射下,同时织物不会浮在水面,水洗槽进出口都有辊,能有效去除织物的水份;
☆落布装置:主要落布架组成。
★传动原理
☆以其中一个轧辊为主速度 ,其它传动点做为从速度,用同步模拟量叠加PID来达到同步;
☆套水洗机传动点一般有20-60个;
☆目前同步模拟量信号用同步控制器来提供,用PLC实现PID控制。
★平幅水洗机对变频器的要求
☆水洗机内带湿布,要求启动力矩大;
☆加速中电流大,要求变频器过流能力强;
☆环境潮湿需要变频器三防性能好;
☆使用环境毛灰较多,对变频器散热风道设计要求高;
☆负载惯性大减速时要求变频器过压能力强;
☆系统中多点同步,要求变频器动态响应快。
★台威变频器在水洗机上的应用优势
☆散热片宽间距设计,上下直通式结构,风道不堵清理方便,确保夏日高温不跳过热;
☆严密的器件采购流程配合技术精湛的开发团队,打造无与伦比的高可靠性变频器;
☆一流的矢量控制技术,保证卓越的稳速精度;
☆台威变频器内置PI,D可取代同步控制器,使系统更加简单可靠,同时节约成本;
☆德国高端三防漆,三层加厚涂层,适应潮湿环境;
☆7*24小时全天候服务,售后无忧虑;
☆高端双滚珠无油风扇,寿命可达8万小时。
|
